โรงสีลูกตะแกรงประหยัดพลังงาน

โรงสีลูกตะแกรงประหยัดพลังงานจัดทำโดยผู้ผลิตมืออาชีพ -มหากาพย์นำเสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสูงสำหรับการบดแร่หยาบ ในฐานะผลิตภัณฑ์ส่งออกชั้นนำ โรงสีลูกกลมแห่งนี้ผสมผสานเทคโนโลยีขั้นสูง ประสิทธิภาพการใช้พลังงาน และโครงสร้างที่แข็งแกร่งเพื่อตอบสนองความต้องการในการแปรรูปแร่สมัยใหม่

พารามิเตอร์ผลิตภัณฑ์

เหตุใดจึงเลือก Grate Ball Mill ของเรา？

การใช้งาน

· การบดแร่หยาบในทองคำ ทองแดง เหล็ก และการทำเหมืองแร่อื่นๆ ที่ไม่ใช่เหล็กและกลุ่มเหล็ก

· เหมาะสำหรับโรงงานแปรรูปแร่ขนาดใหญ่ที่ต้องการปริมาณงานสูงและขนาดอนุภาคสม่ำเสมอ

· ใช้ในกระบวนการเจียรทั้งแบบเปียกและแบบแห้งเพื่อเพิ่มความยืดหยุ่นและประสิทธิภาพ

Grate Ball Mill ทำงานอย่างไร

มหากาพย์ Grate Ball Mill หมุนช้าๆ ผ่านอุปกรณ์ส่งสัญญาณ วัสดุจะถูกป้อนจากปลายป้อนของกระบอกสูบ ด้านในมีลูกบอลเหล็กกระทบกับวัสดุและช่วยบดเอง การป้อนอย่างต่อเนื่องจะขับเคลื่อนวัสดุไปยังจุดสิ้นสุดการปล่อย แผ่นตะแกรงจะดันแร่ออกมาพร้อมทั้งป้องกันไม่ให้ลูกเหล็กหลุดออกมา ซึ่งจะทำให้มีการบดมากเกินไปน้อยที่สุด ตลับลูกปืนกลิ้งที่ปลายทั้งสองข้างมาแทนที่ตลับลูกปืนเลื่อน ซึ่งช่วยลดการใช้พลังงานได้อย่างมาก

คุณสมบัติหลักในการดำเนินงาน:

1. แผ่นซับวงแหวนแบบมีร่องช่วยเพิ่มพื้นผิวสัมผัสของแร่ลูกกลมให้สูงสุด ปรับปรุงประสิทธิภาพการเจียร

2. แบริ่งลูกกลิ้งทรงกลมสองแถวขนาดใหญ่ช่วยลดความต้านทานและแรงเสียดทานในการสตาร์ท

3. การหล่อลื่นละอองน้ำมันช่วยให้มั่นใจได้ถึงการทำงานของเกียร์อย่างต่อเนื่องและเชื่อถือได้

4. ออกแบบมาเพื่อกำลังการผลิตขนาดใหญ่ สูงถึง 160 ตันต่อชั่วโมง

5. การติดตั้งที่ยืดหยุ่น: หน่วยขนาดเล็ก (เส้นผ่านศูนย์กลาง <2.1 ม.) ใช้เฟรมรวมเพื่อการก่อสร้างทางแพ่งที่สะดวก

ข้อดีด้านการประหยัดพลังงาน

· เอฟเฟกต์การเจียรที่ปรับให้เหมาะสม:

ไลเนอร์ลูกฟูกช่วยยกวัสดุ เพิ่มประสิทธิภาพการเจียรในขณะที่ลดพลังงาน

· ลดต้นทุนการดำเนินงาน:

ตลับลูกปืนกลิ้งของ Energy Saving Grate Ball Mill ช่วยลดแรงเสียดทาน ประหยัดพลังงาน 20-30%

· ผลผลิตที่สูงขึ้น:

พอร์ตจำหน่ายขนาดใหญ่และการควบคุมการบดมากเกินไปช่วยเพิ่มผลผลิต

· เป็นมิตรกับการบำรุงรักษา:

การหล่อลื่นด้วยละอองน้ำมันและส่วนประกอบแบบแยกส่วนทำให้การบำรุงรักษาง่ายขึ้น

เปรียบเทียบกับทางเลือกของตลาด

· การออกแบบประหยัดพลังงานของ EPIC มีประสิทธิภาพเหนือกว่าโรงสีลูกบอลล้นแบบดั้งเดิมโดยลดการบดมากเกินไป

· การส่งออกทั่วโลกแสดงให้เห็นถึงความสามารถในการปรับตัวและประสิทธิภาพของผลิตภัณฑ์ในแร่ประเภทต่างๆ

· ตัวเลือกที่ปรับแต่งได้สำหรับความต้องการเฉพาะของโครงการช่วยให้สามารถควบคุมขนาดอนุภาคและประสิทธิภาพการเจียรได้อย่างแม่นยำ

กรณีโครงการ

โรงงานแปรรูปแร่ในเอเชียตะวันออกเฉียงใต้ต้องการโซลูชันการบดที่เชื่อถือได้สำหรับแร่ทองคำหยาบ โรงสีล้นที่มีอยู่ของพวกเขาบดวัสดุมากเกินไป ทำให้เกิดการใช้พลังงานสูงและขนาดอนุภาคไม่สอดคล้องกัน พวกเขาเลือก Grate Ball Mill ของ EPIC มาแทนที่

การตรวจสอบในสถานที่

ก่อนจัดส่ง ทีมเทคนิคของลูกค้าได้เยี่ยมชมโรงงานชิงเต่าของ EPIC เพื่อตรวจสอบโรงงาน พวกเขามุ่งเน้นไปที่สามสิ่ง: ระบบการปล่อยแผ่นตะแกรง (เพื่อยืนยันว่าจะป้องกันไม่ให้ลูกเหล็กหลุดออกไปในขณะที่ปล่อยให้แร่หยาบผ่าน) การติดตั้งซับวงแหวนแบบร่อง (เพื่อตรวจสอบพื้นผิวสัมผัสของลูกบอลและแร่) และระบบหล่อลื่นละอองน้ำมันบนเฟืองเส้นรอบวงและแบริ่งหลัก ทีมงานยังตรวจสอบคุณภาพการเชื่อมบนกระบอกสูบและความทนทานต่อการประกอบของแบริ่งลูกกลิ้งทรงกลมสองแถวขนาดใหญ่

ผลลัพธ์

หลังจากได้รับการยอมรับแล้ว โรงสีก็ถูกจัดส่งและเริ่มดำเนินการที่ไซต์งาน ลูกค้ารายงานการทำงานที่เสถียร ขนาดอนุภาคที่ปล่อยออกมาสม่ำเสมอ และการลดการใช้พลังงานที่วัดได้เมื่อเปรียบเทียบกับโรงสีล้นครั้งก่อน โครงการยืนยันว่าสำหรับการบดแร่หยาบ การออกแบบตะแกรงระบายจะลดการบดมากเกินไปและปรับปรุงประสิทธิภาพของวงจรโดยรวม

เหตุใดจึงเลือก มหากาพย์

1. เชี่ยวชาญด้านอุปกรณ์บดหยาบ

มหากาพย์ได้ผลิตโรงบดมาตั้งแต่ปี 1988 โดยมีสายผลิตภัณฑ์ครอบคลุมโรงสีลูกชิ้นแบบตะแกรง โรงสีลูกชิ้นล้น โรงสีอัตโนมัติ โรงสีแบบแท่ง และโรงสีแบบกวน สำหรับวงจรการเจียรหยาบ ทีมวิศวกรของเราเข้าใจว่าวิธีการคายประจุ โปรไฟล์ของไลเนอร์ และประเภทของตลับลูกปืนส่งผลต่อการกระจายขนาดอนุภาคและการใช้พลังงานอย่างไร และเราจะกำหนดค่าแต่ละโรงสีให้สอดคล้องกัน

2. เทคโนโลยีแบริ่งกลิ้งที่สร้างขึ้นภายในองค์กร

โรงสีลูกตะแกรงประหยัดพลังงานของเราใช้แบริ่งลูกกลิ้งทรงกลมสองแถวขนาดใหญ่แทนแบริ่งเลื่อน การออกแบบนี้ไม่ใช่ส่วนเสริม ได้รับการออกแบบทางวิศวกรรมให้เป็นโครงสร้างของโรงสีตั้งแต่เริ่มต้น ครอบคลุมถึงการตัดเฉือนที่นั่งแบริ่ง การจัดตำแหน่งเพลา และการกำหนดเส้นทางการหล่อลื่น ผลลัพธ์ที่ได้คือใช้พลังงานน้อยลง 20–30% และเริ่มต้นระบบได้ง่ายขึ้น

3. ซับวงแหวนแบบมีร่อง — ออกแบบ หล่อ และติดตั้งโดย มหากาพย์

ไลเนอร์รูปวงแหวนแบบมีร่องผลิตขึ้นตามแบบของ EPIC และติดตั้งในเวิร์คช็อปของเรา เราควบคุมโปรไฟล์ของร่อง ความแข็งของวัสดุ และความทนทานต่อความพอดี ดังนั้นไลเนอร์จึงให้การสัมผัสของเม็ดลูกปืนที่สม่ำเสมอและอายุการใช้งานที่คาดการณ์ได้ นอกจากนี้ยังมีแผ่นรองเปลี่ยนสำหรับบริการหลังการขายอีกด้วย

4. กำลังการผลิตเต็มรูปแบบ

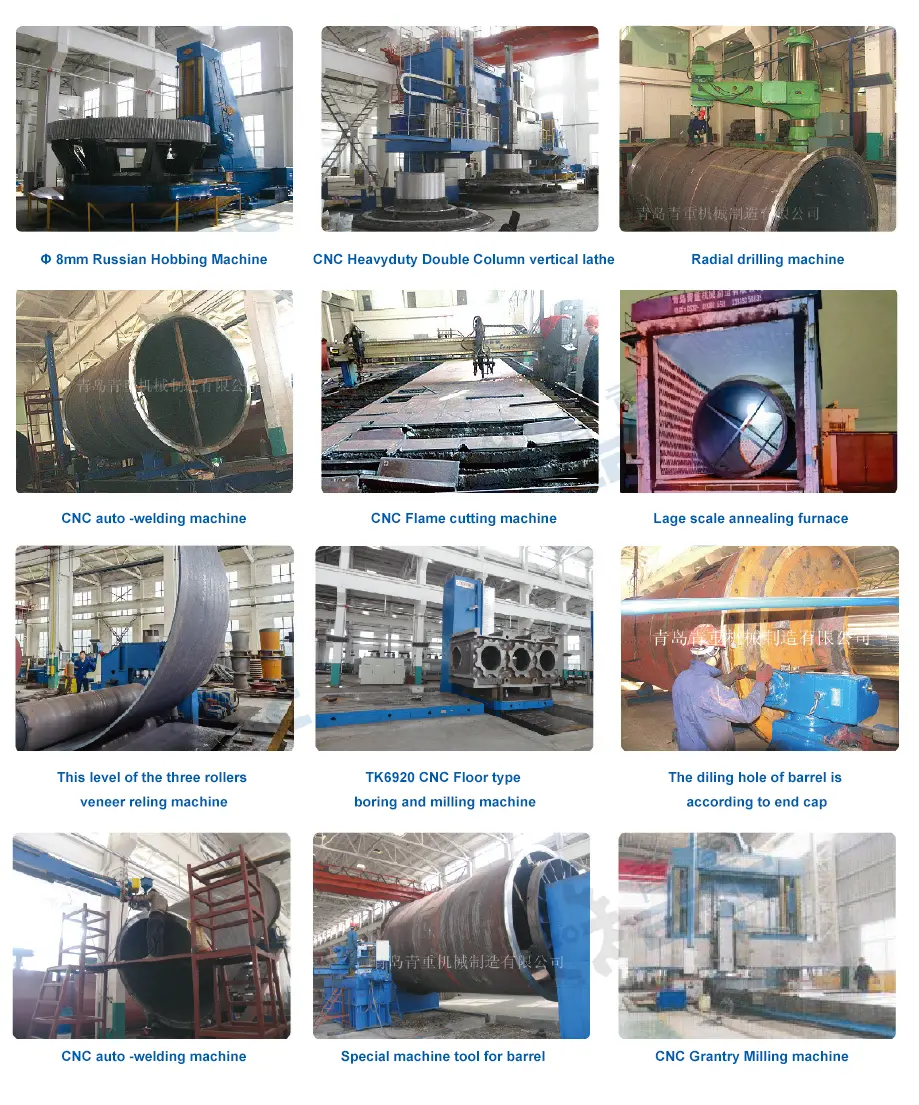

ฐานการผลิตชิงเต่าของ EPIC ครอบคลุมถึงการหล่อ การตัดเฉือน การเชื่อม การประกอบ และการทดสอบ โรงสีลูกชิ้นแบบตะแกรงที่มีเส้นผ่านศูนย์กลางกระบอกสูบสูงสุด 5.5 ม. และกำลังมอเตอร์หลัก 5,200 กิโลวัตต์ผลิตขึ้นภายในองค์กร พร้อมสามารถตรวจสอบข้อมูลกำลังการผลิตได้ที่โรงงาน

5. ประสบการณ์โครงการในต่างประเทศ

โรงบดของ EPIC ถูกส่งออกไปยังเอเชียตะวันออกเฉียงใต้ อเมริกาใต้ แอฟริกา ตะวันออกกลาง และเอเชียกลาง ทีมธุรกิจและเทคนิคระหว่างประเทศของเราสนับสนุนโครงการในต่างประเทศ ตั้งแต่การเลือกรุ่น การปรับแต่ง และการตรวจสอบโรงงาน ไปจนถึงคำแนะนำในการติดตั้งและการบำรุงรักษาระยะยาว

6. ยินดีต้อนรับการตรวจสอบโรงงาน

ลูกค้าจากต่างประเทศสามารถเยี่ยมชมโรงงานชิงเต่าของ EPIC เพื่อตรวจสอบระบบการปล่อยแผ่นตะแกรง ซับวงแหวนแบบร่อง ระบบหล่อลื่นละอองน้ำมัน การเชื่อมกระบอกสูบ และการประกอบแบริ่งก่อนจัดส่ง การเจรจาทางเทคนิคครอบคลุมถึงประเภทแร่ ขนาดฟีด ขนาดอนุภาคเป้าหมาย ปริมาณงาน คำแนะนำในการติดตั้ง และการบำรุงรักษาระยะยาว

7. การปรับแต่งวงจรการบดหยาบ

โครงการบดหยาบทุกโครงการมีลักษณะแร่ ขนาดป้อน และขนาดอนุภาคเป้าหมายที่แตกต่างกัน EPIC มีการกำหนดค่าที่ปรับแต่งได้ครอบคลุมถึงขนาดกระบอกสูบ โปรไฟล์ของปลอกสูบ ประเภทของตลับลูกปืน การกำหนดค่าระบบขับเคลื่อน ระบบควบคุม และการออกแบบพอร์ตปล่อย โดยอิงตามพารามิเตอร์โครงการของคุณ

8. อะไหล่และการสนับสนุนหลังการขาย

มหากาพย์ จัดหาวัสดุซับ แผ่นตะแกรง แบริ่ง เกียร์ และชิ้นส่วนสึกหรออื่นๆ ตลอดอายุการใช้งานของโรงงาน รูปแบบที่กำหนดเองจะถูกยื่นเพื่อสั่งซื้อใหม่ ลูกค้าระยะยาวจะได้รับบริการอะไหล่และการสนับสนุนทางเทคนิคเป็นสำคัญ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างโรงสีลูกตะแกรงและโรงสีลูกล้น?

โรงสีลูกตะแกรงจะปล่อยวัสดุผ่านแผ่นตะแกรงที่ปลายปล่อย ซึ่งยึดลูกเหล็กไว้ด้านหลังในขณะที่ปล่อยให้แร่หยาบผ่านไป โรงสีลูกล้นจะปล่อยสารละลายผ่านเพลากลวง โดยขึ้นอยู่กับระดับของสารละลาย โรงสีตะแกรงดีกว่าสำหรับการเจียรหยาบและลดการเจียรมากเกินไป โรงสีล้นจะดีกว่าสำหรับการบดละเอียด

Q2: Grate Ball Mill ใช้ทำอะไร?

ใช้สำหรับการบดแร่หยาบในโรงงานแปรรูปแร่ โดยเฉพาะทองคำ ทองแดง เหล็ก และแร่เหล็กและอโลหะอื่นๆ เหมาะสำหรับโรงงานขนาดใหญ่ที่ต้องการปริมาณงานสูง (สูงถึง 160 ตัน/ชม.) และขนาดอนุภาคสม่ำเสมอ และทำงานในวงจรการบดทั้งแบบเปียกและแบบแห้ง

คำถามที่ 3: แผ่นตะแกรงป้องกันไม่ให้ลูกเหล็กหลุดออกมาได้อย่างไร

แผ่นตะแกรงมีขนาดช่องเล็กกว่าลูกเหล็ก แต่ใหญ่พอที่จะให้อนุภาคแร่ผ่านได้ ในขณะที่โรงสีหมุน แร่จะถูกผลักผ่านช่องโดยการป้อนอย่างต่อเนื่อง ในขณะที่ลูกเหล็กจะยังคงอยู่ในกระบอกสูบเพื่อการบดต่อไป การออกแบบนี้ช่วยลดการบดมากเกินไปและช่วยให้สื่อการบดอยู่ในโรงสี

Q4: ช่วงกำลังการผลิตของ Grate Ball Mill ของ EPIC คือเท่าไร

รุ่นมาตรฐานรองรับได้ถึง 160 ตัน/ชม. EPIC ยังนำเสนอโมเดลที่ใหญ่กว่าสำหรับโรงงานแปรรูปแร่ที่มีปริมาณงานสูง สำหรับกำลังการผลิตเฉพาะโครงการ โปรดส่งประเภทแร่ ขนาดฟีด ขนาดอนุภาคเป้าหมาย และผลผลิตที่ต้องการ จากนั้นวิศวกรของเราจะแนะนำรุ่นที่เหมาะสม

คำถามที่ 5: การออกแบบตลับลูกปืนแบบหมุนสามารถประหยัดพลังงานได้เท่าใด

ด้วยการแทนที่แบริ่งเลื่อนแบบเดิมด้วยแบริ่งลูกกลิ้งทรงกลมสองแถวขนาดใหญ่ โรงสีจะลดความต้านทานและแรงเสียดทานในการสตาร์ท ทำให้ลดการใช้พลังงานลง 20–30% นอกจากนี้ยังช่วยลดแรงบิดในการสตาร์ท ซึ่งหมายถึงการสตาร์ทที่นุ่มนวลขึ้น และลดความเครียดต่อมอเตอร์และระบบส่งกำลัง

คำถามที่ 6: ไลเนอร์วงแหวนแบบมีร่องคืออะไร และเหตุใดจึงมีความสำคัญ

ไลเนอร์วงแหวนแบบมีร่องเป็นแผ่นไลเนอร์ลูกฟูกที่ติดตั้งอยู่ภายในกระบอกสูบ ร่องของมันเพิ่มพื้นผิวสัมผัสระหว่างวัสดุบดและแร่ และปรับปรุงการยกวัสดุภายในโรงสี ส่งผลให้ประสิทธิภาพการบดสูงขึ้น ควบคุมขนาดอนุภาคได้ดีขึ้น และลดการใช้พลังงานต่อตันแร่

คำถามที่ 7: อะไรคือความแตกต่างระหว่างโรงสีลูกตะแกรงของ EPIC และโรงสีลูกกลมธรรมดา?

โรงสีลูกตะแกรงของ EPIC ใช้ตลับลูกปืนแบบลูกกลิ้งแทนตลับลูกปืนแบบเลื่อน ไลเนอร์วงแหวนแบบมีร่องแทนไลเนอร์แบบแบน และระบบหล่อลื่นละอองน้ำมันแทนการหล่อลื่นแบบแมนนวล การเปลี่ยนแปลงทั้งสามนี้ช่วยประหยัดพลังงานได้ 20–30% ปริมาณงานที่สูงขึ้น และการบำรุงรักษาลดลง เมื่อเทียบกับโรงสีลูกบอลธรรมดา

คำถามที่ 8: โรงสีสามารถปรับแต่งให้เหมาะกับประเภทแร่หรือโครงการเฉพาะได้หรือไม่

ใช่. EPIC นำเสนอโซลูชันที่ปรับแต่งตามประเภทของแร่ ขนาดฟีด ขนาดอนุภาคเป้าหมาย ปริมาณงาน ความสูงของไซต์ แหล่งจ่ายไฟ และเงื่อนไขการติดตั้ง ตัวเลือกที่กำหนดเองได้แก่ ขนาดกระบอกสูบ โปรไฟล์ของปลอกสูบ ประเภทตลับลูกปืน การกำหนดค่าระบบขับเคลื่อนและระบบควบคุม รวมถึงคำแนะนำในการติดตั้งถึงที่ และการสนับสนุนการบำรุงรักษาระยะยาว

Q9: ข้อกำหนดในการติดตั้งสำหรับโรงสีลูกตะแกรงคืออะไร?

สำหรับยูนิตที่มีเส้นผ่านศูนย์กลางกระบอกสูบน้อยกว่า 2.1 ม. EPIC ใช้การออกแบบเฟรมแบบรวมที่ทำให้การก่อสร้างทางแพ่งง่ายขึ้นและลดระยะเวลาในการติดตั้ง สำหรับยูนิตขนาดใหญ่ จะใช้ฐานแยกต่างหาก EPIC จัดทำแบบแปลนการติดตั้ง คำแนะนำถึงสถานที่ และการสนับสนุนการทดสอบการใช้งานสำหรับโครงการในต่างประเทศ

Q10: ระยะเวลารอคอยสินค้าคืออะไร และฉันจะได้รับใบเสนอราคาได้อย่างไร?

โดยทั่วไประยะเวลารอคอยสินค้ามาตรฐานคือ 30–60 วัน ขึ้นอยู่กับรุ่นและปริมาณการสั่งซื้อ หากต้องการรับใบเสนอราคา โปรดส่งประเภทแร่ ขนาดฟีด ขนาดอนุภาคเป้าหมาย กำลังการผลิตที่ต้องการ (t/h) สภาพไซต์งาน และแหล่งจ่ายไฟ ทีมวิศวกรของเราจะแนะนำรุ่นที่เหมาะสมและเสนอราคาเต็ม

Q11: ลูกค้าต่างประเทศสามารถตรวจสอบโรงงานก่อนจัดส่งได้หรือไม่?

ใช่. EPIC ยินดีต้อนรับลูกค้าจากต่างประเทศเพื่อเยี่ยมชมฐานการผลิตชิงเต่าเพื่อตรวจสอบโรงงานและรับอุปกรณ์ก่อนจัดส่ง ลูกค้าสามารถตรวจสอบระบบการปล่อยแผ่นตะแกรง ซับวงแหวนแบบร่อง ระบบหล่อลื่นละอองน้ำมัน การเชื่อมกระบอกสูบและการประกอบแบริ่ง การเจรจาทางเทคนิคครอบคลุมถึงประเภทแร่ ขนาดฟีด ขนาดอนุภาคเป้าหมาย ปริมาณงาน คำแนะนำในการติดตั้ง และการบำรุงรักษาระยะยาว

คำถามที่ 12: เหตุใดจึงเลือก Grate Ball Mill ของ EPIC มากกว่าซัพพลายเออร์รายอื่น

มหากาพย์ มีประสบการณ์ทางวิศวกรรมเฉพาะทางมาหลายทศวรรษในการออกแบบโรงบด ใช้วัสดุที่ทนทานและการควบคุมคุณภาพอย่างเข้มงวด และให้คำปรึกษา คำแนะนำในการติดตั้ง และบริการหลังการขาย โรงสีลูกตะแกรงประหยัดพลังงานผสมผสานเทคโนโลยีตลับลูกปืนแบบลูกกลิ้ง การออกแบบซับวงแหวนแบบร่อง และการหล่อลื่นละอองน้ำมัน เพื่อให้ประหยัดพลังงานได้ 20–30% กำลังการผลิตสูงสุด 160 ตันต่อชั่วโมง และประสิทธิภาพระยะยาวที่เชื่อถือได้สำหรับการบดแร่หยาบ

สรุปสิทธิประโยชน์

· การเจียรประสิทธิภาพสูงพร้อมการใช้พลังงานลดลง

· การออกแบบที่แข็งแกร่งและทนทานเพื่อการใช้งานในระยะยาว

· บำรุงรักษาง่ายและระบบหล่อลื่นที่เชื่อถือได้

· ตัวเลือกขนาดที่ยืดหยุ่นเพื่อให้ตรงตามข้อกำหนดด้านการปฏิบัติงาน

· ตัวเลือกที่เหมาะสำหรับผู้ซื้อทั่วโลกที่กำลังมองหาอุปกรณ์แปรรูปแร่คุณภาพสูงที่คุ้มต้นทุน

มหากาพย์ Grate Ball Mill แสดงถึงสุดยอดของเทคโนโลยีการบดขั้นสูง วิศวกรรมที่เหนือกว่า และความเชี่ยวชาญในการส่งออกทั่วโลก ไม่ว่าจะอัพเกรดโรงงานที่มีอยู่หรือสร้างสายการผลิตแร่ใหม่ โรงสีลูกชิ้นนี้รับประกันผลผลิตสูงสุด ประสิทธิภาพการใช้พลังงาน และความน่าเชื่อถือในการปฏิบัติงานในระยะยาวยินดีต้อนรับสู่ติดต่อเรา!
